Учебно-методическое пособие по использованию пальцевой фотоплетизмографии.
Е.Л. Малиновский
Анализ фотоплетизмограмм.
На фотоплетизмограммах регистрируются волны первого, второго и третьего порядка. Волны второго и третьего порядка относятся к медленным колебаниям (рис. 1). Волны 1-го порядка относятся к быстрым волнам и соотносятся с пульсом. Они отражают движение объема крови в измеряемой точке во время систолы и диастолы.

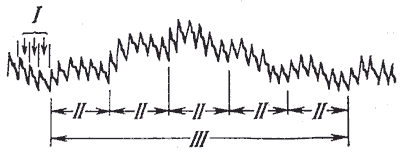

Рис 1. Фотоплетизмограмма, отражающая волны первого порядка или объемный пульс(I), волны второго порядка (II), совпадающие с дыхательными волнами и волны третьего порядка (III), имеющие период нескольких дыхательных волн.
Отмечен антагонизм между волнами 3 и 2 порядка – на пульсограмме всегда присутствует только один из этих типов.
